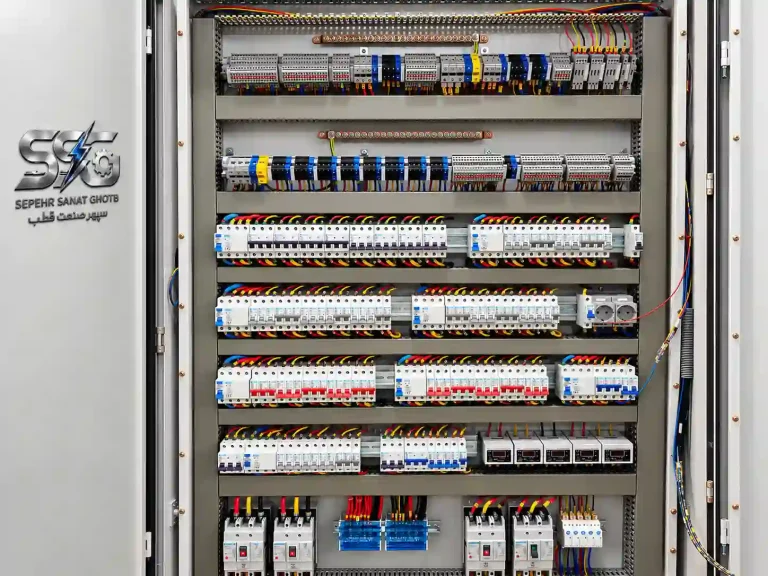

این تابلو با ساختار توزیع، کنترل و حفاظت چندمداره برای مدیریت متمرکز تعداد بالایی از مدارهای الکتریکی اجرا شده است. معماری تابلو بر پایه تفکیک مدارهای قدرت، فرمان و ترمینال‌بندی شکل گرفته تا هر مسیر دارای ساختار مشخص برای تغذیه، حفاظت، کنترل، عیب‌یابی و نگهداری باشد. در بخش توزیع، مدارهای خروجی به‌صورت مستقل تفکیک شده‌اند و تجهیزات حفاظتی هر مسیر متناسب با الزامات همان مدار انتخاب می‌شوند.
در انتخاب کلیدها و تجهیزات حفاظتی، پارامترهایی نظیر جریان نامی و ماهیت بار، سطح مقطع و ظرفیت جریان‌دهی هادی، جریان اتصال کوتاه قابل انتظار، قدرت قطع تجهیزات و هماهنگی حفاظتی بین مدارهای بالادست و پایین‌دست باید مورد بررسی قرار گیرند. این رویکرد علاوه بر حفاظت تجهیزات و کابل‌ها، محدوده خطا را تا حد امکان به مدار مربوطه محدود می‌کند. بخش کنترل و فرمان با استفاده از رله‌ها، تجهیزات واسط و ترمینال‌بندی تفکیک‌شده سازمان‌دهی شده است.
تعدد ترمینال‌ها و مسیرهای کنترلی قابل مشاهده در تابلو، امکان ارتباط ساختاریافته مدارهای داخلی با تجهیزات و مصرف‌کننده‌های خارج از تابلو را فراهم می‌کند و فرآیند تست، عیب‌یابی و تعمیرات را هدفمندتر می‌سازد. در بخش ایمنی، شینه و مسیر ارت حفاظتی (PE) و اتصالات حفاظتی مرتبط در ساختار تابلو پیش‌بینی شده‌اند.
همچنین آرایش تجهیزات روی ریل، داکت‌بندی و تفکیک مسیرهای سیم‌کشی با هدف ایجاد دسترسی مناسب و کاهش پیچیدگی در عملیات سرویس و نگهداری انجام شده است. از نقاط مهم چنین ساختاری، قابلیت توسعه و ارتقا است. معماری ماژولار تابلو این امکان را ایجاد می‌کند که متناسب با شرایط پروژه، افزایش تعداد مصرف‌کننده‌ها، اضافه‌شدن مسیرهای جدید توزیع یا توسعه بخش کنترل، تغییرات موردنیاز با حفظ ساختار مهندسی تابلو انجام شود.
مشخصات پروژه :
نوع تابلو: توزیع، کنترل و حفاظت چندمداره
ساختار: تفکیک مدارهای قدرت، فرمان و ترمینال‌بندی
حفاظت: حفاظت مستقل و متناسب با مشخصات هر مدار
کنترل: رله‌ها و تجهیزات واسط فرمان
ایمنی: سیستم ارت حفاظتی (PE)
ویژگی: طراحی ماژولار، نگهداری و عیب‌یابی ساختاریافته، قابلیت توسعه و ارتقا
