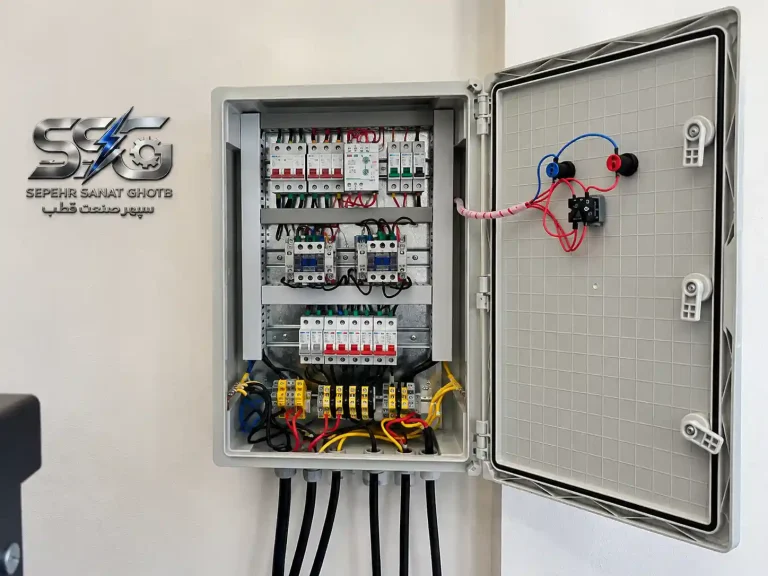

طراحی و اجرای تابلو برق Bypass UPS و توزیع بار در این پروژه، تابلو برق Bypass سیستم UPS با هدف مدیریت ایمن مسیرهای تغذیه، توزیع اصولی بار و ایجاد انعطاف‌پذیری در بهره‌برداری از سیستم برق پشتیبان طراحی، مونتاژ و اجرا شد. ساختار تابلو به‌گونه‌ای در نظر گرفته شده است که مسیرهای برق ورودی، UPS، Bypass و خروجی مصرف‌کننده‌ها به‌صورت تفکیک‌شده و قابل مدیریت باشند. این آرایش، امکان مدیریت مسیر جایگزین تغذیه در زمان سرویس، تعمیر یا خارج‌شدن UPS از مدار را فراهم می‌کند. یکی از بخش‌های مهم در طراحی این تابلو، انتخاب صحیح تجهیزات متناسب با مشخصات الکتریکی هر مسیر است. کلیدها و فیوزهای حفاظتی، کنتاکتورها، تجهیزات کنترلی، ترمینال‌ها و هادی‌ها بر اساس پارامترهایی نظیر جریان نامی، نوع و ظرفیت بار، سطح مقطع و جریان مجاز کابل، شرایط اتصال کوتاه و هماهنگی حفاظتی مدارها انتخاب می‌شوند. برای هر مسیر و تجهیز نیز حفاظت متناسب در نظر گرفته شده تا مدارهای مختلف به‌صورت مستقل و اصولی حفاظت شوند. در بخش توزیع، خروجی‌ها به‌صورت مجزا تفکیک شده‌اند تا تقسیم بار مجموعه، مدیریت مصرف‌کننده‌ها و عیب‌یابی مدارها با ساختاری منظم‌تر انجام شود. همچنین سیستم ارت حفاظتی (PE) و هم‌بندی قسمت‌های فلزی تابلو برای افزایش ایمنی الکتریکی و ایجاد مسیر مناسب جریان خطا در ساختار تابلو لحاظ شده است. از دیگر ویژگی‌های طراحی، قابلیت توسعه و ارتقای تابلو متناسب با شرایط آینده مجموعه است؛ به‌گونه‌ای که در صورت تغییر ظرفیت، اضافه‌شدن مصرف‌کننده، توسعه مسیرهای توزیع یا تغییر در ساختار برق پشتیبان، امکان توسعه و اصلاح بخش‌های مرتبط با حداقل تغییرات در ساختار اصلی سیستم وجود داشته باشد. پیش‌نمایش مشخصات پروژه نوع پروژه: تابلو برق Bypass UPS کاربری: مدیریت UPS، Bypass و توزیع بار حفاظت: حفاظت مستقل و متناسب با هر مسیر و تجهیز ایمنی: ارت حفاظتی (PE) و هم‌بندی طراحی: انتخاب مهندسی تجهیزات براساس مشخصات بار و مدار توسعه‌پذیری: قابلیت ارتقا و توسعه مسیرها متناسب با نیاز مجموعه عملیات: طراحی، مونتاژ، نصب و راه‌اندازی
